Meetregels

Op deze pagina staat een samenvatting van de internationale meetregels voor de meest voorkomende consumenteneenheden en van handelseenheden in de sector doe-het-zelf, tuin en dier.

Als alle partijen die gebruikmaken van de productinformatie in de GS1 datapool de meetregels goed hanteren, interpreteert iedereen de afmetingen van artikelen op dezelfde manier. De afmetingen die bepaald zijn door het hanteren van de meetregels hoeven niet overeen te stemmen met hoe het artikel in het schap staat of in promotiemateriaal wordt gebruikt.

Een volledig overzicht staat in de ‘Internationale Meetregels’.

In dit document spreken we van diepte en niet van lengte, omdat de term lengte tot verschillende interpretaties kan leiden.

Voorbeelden

In bijlage 8A staan voorbeelden van de meest voorkomende verpakkingen met een verwijzing naar de bijbehorende meetregel. In bijlage 8B staat een lijst van bijzondere artikelen waar specifieke regels voor gelden.

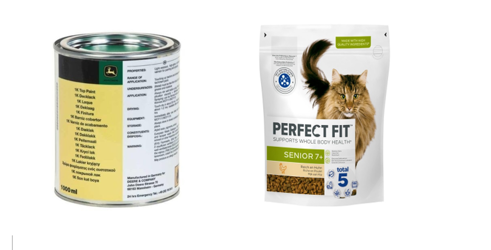

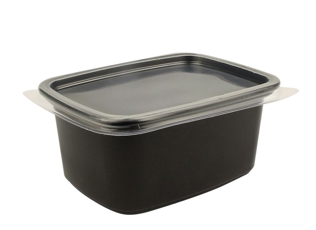

Alleen de afmeting met verpakking relevant

Als een consumenteneenheid uit de verpakking een losse vorm - zoals verf of diervoeding – heeft, vul je alleen afmetingen met verpakking in.

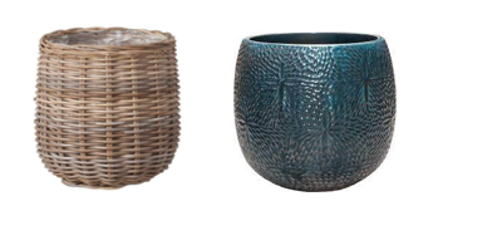

Alleen de afmeting zonder verpakking relevant

Van een consumenteneenheid die zonder een verpakking – zoals potten of manden die los op een ingesealde pallet worden geleverd - vul je alleen de afmetingen zonder verpakking in.

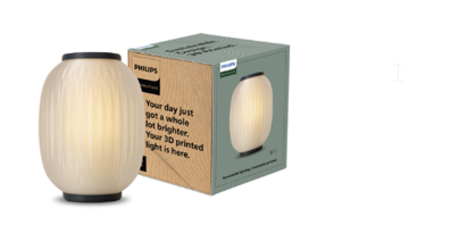

Zowel met en zonder verpakking relevant

Als beiden afmetingen relevant zijn en de afmetingen zonder/uit verpakking (in elkaar gezet/uitgeklapt voor direct gebruik) afwijken van de logistieke/transportverpakking, dan voer je beide afmetingen in.

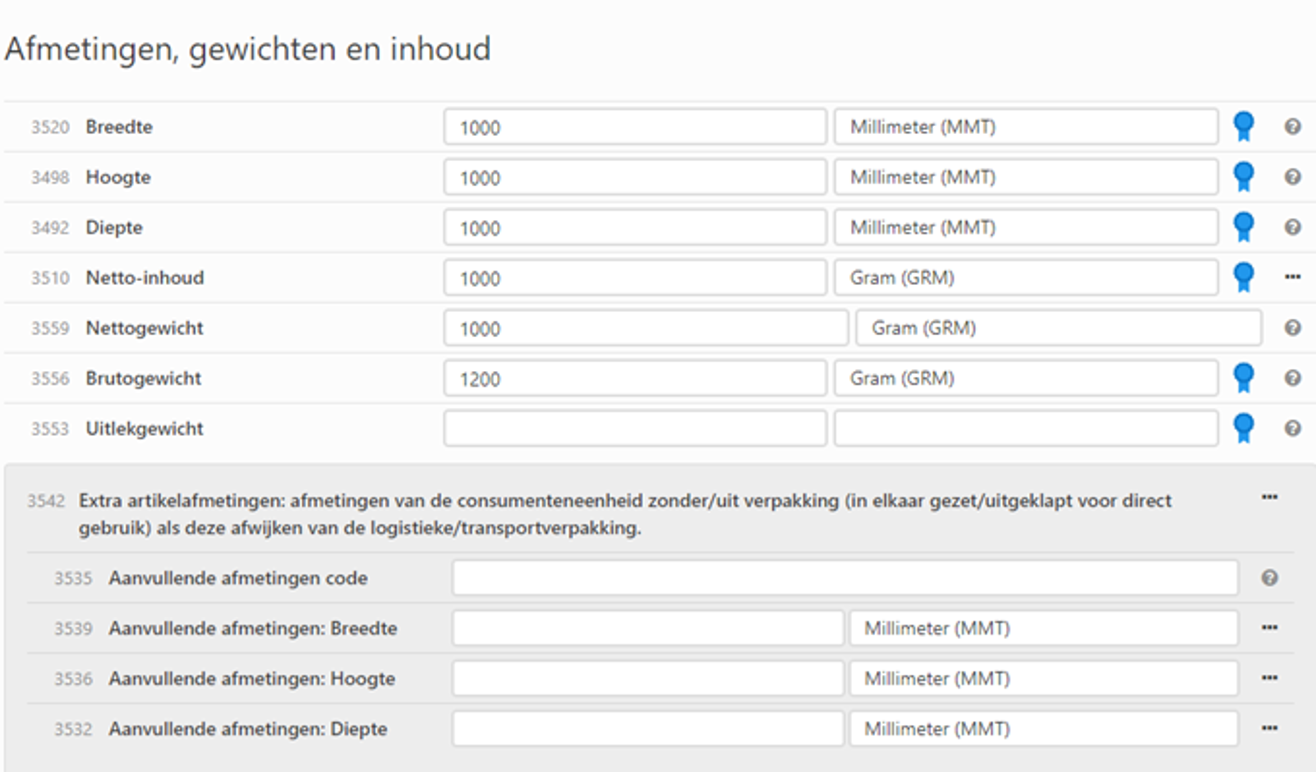

Invoeren in de webinterface

Zijn alleen de afmetingen van de consumenteneenheid met of zonder verpakking relevant? Dan vul je die in bij ‘Afmetingen, gewichten en inhoud’. Als voor hetzelfde artikel naast een afmeting met verpakking de afmetingen zonder verpakking relevant zijn, dan vul je die in bij ‘Extra artikelafmetingen’.

Met samengestelde artikelen bedoelen we consumenteneenheden die door hun omvang en/of volume bestaan uit meerdere verpakkingen (componenten). Denk aan tuinmeubelen, kasten, lampen, etc..

Je voert dan alleen de artikelgegevens in over de verpakking (component) waarop de GS1 artikelcode (GTIN) in en barcode of QR code staat en die bij de kassa wordt gescand. Je meet de verpakking van dit component als handelseenheid (zie hoofdstuk 5 in de ‘Internationale meetregels’ voor meer informatie). Voor deze verpakking zijn de toegestane variaties van afmetingen (toleranties) van toepassing voor handelseenheden.

Naast het vastleggen van de primaire afmetingen van consumenteneenheden (verpakt of onverpakt) is het ook mogelijk de afmetingen te delen van artikelen zoals deze onverpakt worden gepresenteerd op bijvoorbeeld een schap in een bouwmarkt/winkel, webshop of folder. Dan hanteer je dezelfde regels voor het meten van consumenteneenheden.

De basisregels voor het vaststellen van de positie om te gaan meten:

• Bepaal de voorkant door de kant met het grootste oppervlak te kiezen dat door de fabrikant of leverancier wordt gebruikt om het artikel te verkopen.
• Bepaal vervolgens of je het artikel staand of liggend (oriëntatie) moet meten. Je bepaalt de natuurlijke oriëntatie van het artikel door vast te stellen hoe je de merknaam horizontaal kunt lezen. Er gelden aparte regels als de oriëntatie (deels) verticaal is.

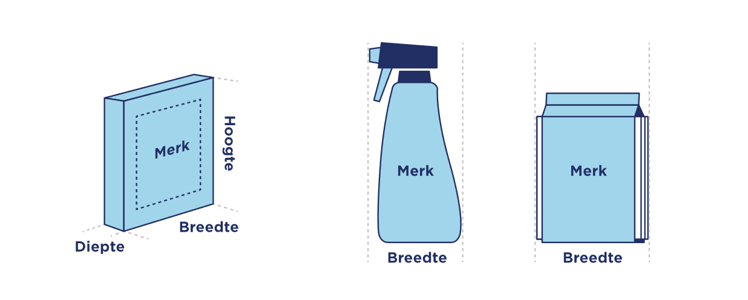

Meet nu het artikel als volgt:

• Hoogte: meest lage tot het meest hoge punt.
• Breedte: meest linkse tot het meest rechtse punt.
• Diepte/lengte: meest voorste tot het meest achterste punt.

Let op: het is belangrijk dat je het artikel vrij en zonder belemmering opmeet. Dus niet gestapeld en in goede staat en niet beschadigd, vochtig of gescheurd.

De voorkant van het artikel is de kant met het grootste oppervlak dat door de fabrikant wordt gebruikt om het artikel aan de consument te verkopen/promoten. Met andere woorden: dit is de kant waarop in elk geval het merk en de artikelinformatie (zoals netto-inhoud) staan en bedoeld is om de verkoop te bevorderen.

Zijn twee zijden van het artikel nagenoeg identiek? Neem dan de zijde waar de meeste consumentgerichte informatie op staat als voorkant, zoals de netto-inhoud.

Let op:

• In het vervolg van dit document geeft het woord ’merk’ in alle tekeningen de voorkant van het artikel weer.
• Je bepaalt het grootste oppervlak van niet-rechthoekige producten (bijvoorbeeld producten met een cilindrische of niet-reguliere vorm) als volgt: plaats een denkbeeldige kubus om het product en bereken het oppervlak door de hoogte keer de breedte te nemen van de diverse zijden.
• Het is mogelijk dat de bepaalde voorkant niet overeenstemt met hoe het artikel in het schap of in een reclame-uiting staat.

Uitzonderingen:

1. Neem van artikelen waarvan twee of meer zijden even groot zijn en allen voldoen aan de definitie van voorkant de hoogste zijde als de voorkant. De regel ’portrait before landscape’ geldt dan. Anders gezegd: ‘staand gaat voor liggend’.
2. Van zachte papierproducten met een verticale (denkbeeldige) rol als kern (bijv. toiletpapier) bepaal je de voorkant met de rol in een verticale positie.

Als je de voorkant van het artikel hebt bepaald, bepaal de je positie (oriëntatie) van het artikel. Moet het artikel staand of liggend gemeten worden?

De oriëntatie van het artikel bepaal je meestal op basis van de plaats van de merknaam. Wanneer de merknaam horizontaal staat en je deze op een normale wijze kunt lezen dan is dat de goede oriëntatie.

Uitzonderingen:

Als de merknaam en andere teksten niet horizontaal staan, waardoor je het artikel moet draaien om het merk horizontaal te kunnen lezen. Dan draai je het artikel zodat alle teksten weer horizontaal leesbaar zijn voor de juiste oriëntatie.

Als de merknaam niet horizontaal staat, maar als je in de ‘natuurlijke’ oriëntatie van het artikel minimaal één stuk tekst of logo op de voorkant wel horizontaal kunt lezen. Dan meet je het artikel in de ‘natuurlijke’ oriëntatie, ongeacht hoe de merknaam erop staat.

Een ander voorbeeld:

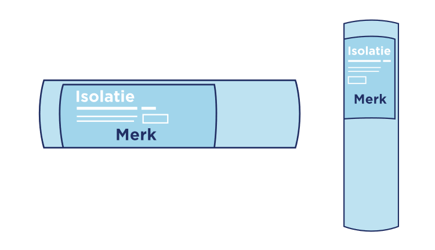

Hieronder staan twee dezelfde soort artikelen. Maar omdat de merknaam en tekst anders op de verpakking staan bepaal je de afmetingen anders.

Voor het eerst product is de oriëntatie horizontaal en dus meet je het artikel liggend. Voor het tweede product is de oriëntatie verticaal en dan meet je het staand.

Als het artikel geen of geen duidelijke voorkant heeft, dan gebruik je de stappen in de volgende paragraaf om de voorkant en de oriëntatie te bepalen.

Als het niet meteen duidelijk is wat de voorkant is, beantwoord dan de vragen in deze stappen om de voorkant te bepalen.

Stap 1 – Is het product een consumenteneenheid?

Een consumenteneenheid heeft altijd een GS1 artikelcode (GTIN) en moet langs een point of sale (POS).

Stap 2 – Is er een speciale regel van toepassing?

In bijlage 8B staat een lijst van artikelen waarvoor specifieke meetwijzen bestaan. Als het artikel hierin staat dan is een specifieke meetmethode van toepassing volgens de ‘Internationale Meetregels’. Staat het artikel hier niet tussen? Ga dan verder met stap 3.

Stap 3 – Heeft het artikel een verpakking?

Veel artikelen zijn verpakt om:

• Het artikel te beschermen tijdens vervoer en opslag.
• Het artikel aantrekkelijker maken.
• Te helpen bij gebruik, bijvoorbeeld om te schenken of te scheppen.

Stap 4 – Staat deze verpakking specifiek genoemd in de internationale meetregels?

Een aantal artikelen staan op grond van producteigenschappen (vorm/verpakking) met speciale aanwijzingen voor het meten in de ‘Internationale Meetregels’. Dit zijn onder andere hangende artikelen, flexibele verpakkingen en cilindrische artikelen. Hiervan staan de regels in hoofdstuk 4. Als het artikel niet met een speciale aanwijzing voor het meten in de internationale meetregels staat, ga dan verder met stap 5.

Stap 5 – Heeft het artikel een ‘logische’ voorkant?

De logische voorkant is de zijde die duidelijk de enige juiste voorkant heeft en die de juiste oriëntatie voor een artikel is. Is er twijfel over een logische voorkant? Dan heeft dat artikel geen logische voorkant. onverpakt.

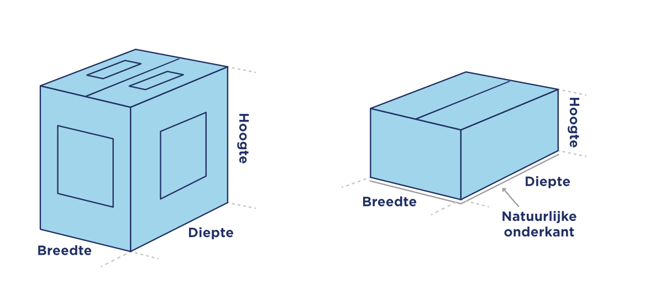

Stap 6 – Bevindt het artikel zich in een ‘natuurlijke’ staat?

De natuurlijke staat is de toestand van een artikel als het van de productielijn afrolt. Het is basis- of startvorm/modus van een onverpakt artikel.

Stap 7 – Wat is het grootste oppervlak?

Als je alle bovenstaande stappen hebt doorlopen en op geen vraag ‘ja’ hebt kunnen antwoorden, dan betekent dat het artikel géén duidelijke voorkant heeft.

Bepaal dan wat het grootste oppervlak is en neem de langste zijde als hoogte (‘portrait before landscape’). Begin vanaf daar met meten.

In bijlage 8A staat een aantal voorbeelden van artikelen zonder duidelijke voorkant met daarbij hoe je die moet meten.

Als je de voorkant en de oriëntatie van het artikel hebt bepaald kun je daadwerkelijk gaan meten met de voorkant naar je toe gericht in de juiste oriëntatie.

De basisregels voor het meten van consumenteneenheden zijn:

• Hoogte: van het laagste punt tot aan het hoogste punt.
• Breedte: van het meest linkse punt tot aan het meest rechtse punt.
• Diepte: van het voorste punt tot aan het achterste punt.

Neem bij het meten ook uitsteeksels, doppen, deksels en gratis artikelen mee zoals extra verpakkingen of monsters.

Als de verpakking van het artikel een hanggat of haak heeft dan is het een hangend artikel. Er zijn twee varianten van hangende artikelen.

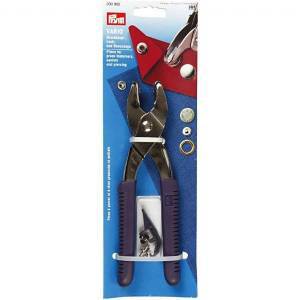

4.1.1 Hangend in een niet-flexibele verpakking

Met niet-flexibel bedoelen we dat de verpakking qua vorm niet gemakkelijk kan veran­deren.

Kenmerken:

• Verpakking heeft een hanggat.
• Verpakking is niet-flexibel.

Je meet als volgt:

• Zet het artikel neer alsof het hangt, dus met het hanggat aan de bovenkant.
• Plaats de voorkant van het artikel naar je toe.
• Dan bepaal je de afmetingen zo:
• Hoogte: meest lage tot meest hoge punt (incl. hanggat).
• Breedte: meest linkse tot meest rechtse punt.
• Diepte: meest voorste tot meest achterste punt.

Naast het meten van de artikelen zelf, meet je ook de verticale en horizontale positie van het hanggat. Je meet deze in ‘hangende’ positie.

• De horizontale hanggat afstand bepaal je door de afstand te nemen van het breedste gedeelte van het artikel tot het midden van het hanggat.
• De verticale hangt afstand bepaal je door de afstand te nemen van de onderkant van het artikel tot het hoogste punt van het hanggat.

Heeft het artikel meerdere hanggaten? Dan kun je de afstanden per hanggat doorgeven. Je telt dan de hanggaten van linksboven tot rechtsonder als het artikel met de voorkant naar je toe staat.

4.1.2      Hangend in een flexibele verpakking

Met flexibel bedoelen we dat de verpakking of een deel van een verpakking qua vorm gemakkelijk kan veranderen. Bij het meten van deze artikelen houd je geen rekening met het hanggat, maar volg je de regels in paragraaf 4.2 voor het meten van producten in flexibele verpakkingen.

Let op: het hanggat en hoe het artikel wordt opgehangen hebben geen invloed op het bepalen van de voorkant.

Om de potentiële verschillen in metingen zo klein mogelijk te houden, doe je meerdere metingen.

Er zijn verschillende soorten flexibele verpakkingen. In de paragrafen hieronder staat hoe je deze opmeet.

Soorten flexibele verpakkingen:

Er zijn specifieke richtlijnen en aandachtspunten voor het meten van deze soorten flexibele verpakkingen:

• Flexibele verpakkingen met ‘losse’ of ‘vaste’ inhoud.
• Flexibele verpakkingen met driehoekige (gusset) naden.
• Grote flexibele verpakkingen (> 6,8 kg).

Voor flexibele verpakkingen zoals stazakken (zie paragraaf 4.2.5) of zakken met platte bodem (zie paragraaf 4.2.6) geldt geen specifieke meetregel en je meet deze volgens de standaardmeetregel consumenteneenheden (zie 3.1).

In alle gevallen geldt dat voor het bepalen van de voorkant en de oriëntatie van het artikel de hoofdregels uit paragraaf 3.2 en 3.3 van toepassing zijn.

Voor consumenteneenheden in een flexibele verpakking geldt standaard (tenzij anders aangegeven in de instructie):

• Meet het artikel platliggend op een vaste ondergrond.
• Verdeel de inhoud gelijkmatig.

4.2.1      Flexibele verpakking met ‘losse’ inhoud

Kenmerken:

• Verpakking waarvan de vorm gemakkelijk kan worden veranderd.
• Verpakking waarvan de inhoud vrij door de verpakking kan bewegen, de volgorde is niet vast.
• Verpakking die meestal is afgesloten met ‘rechte’ (seal)naden.

Je meet als volgt:

• Leg het artikel plat neer en verdeel de inhoud gelijkmatig.
• Plaats de voorkant van het artikel naar boven, dat wil zeggen dat je van bovenaf op de voorkant van het artikel kunt neerkijken.

• Trek de naden uit en laat deze weer los.
• Meet inclusief de aanwezige (seal)naden (van rand tot rand).
• Bepaal de oriëntatie

Dan bepaal je de afmetingen zo:

• Hoogte: meest onderste tot meest bovenste punt.
• Breedte: meest linkse tot meest rechtse punt.
• Diepte: vanaf de vlakke ondergrond tot het hoogste punt.

4.2.2      Flexibele verpakking met ‘vaste’ inhoud

Kenmerken:

• Verpakking waarbij de inhoud de grootte en/of vorm van de verpakking bepaalt.
• Verpakking waarvan de inhoud niet vrij door de verpakking kan bewegen (door grootte en/of vorm), de volgorde is vast.

Je meet als volgt:

• Leg het artikel plat neer met de voorkant naar boven, dat wil zeggen dat je van bovenaf op de voorkant van het artikel neerkijkt, op een zodanige manier dat het artikel in de (binnen)verpakking zijn natuurlijke vorm aanneemt.
• Vouw het overtollige flexibele verpakkingsmateriaal (indien aanwezig) strak om het artikel.
• Bepaal de oriëntatie.

Dan bepaal je de afmetingen zo:

• Hoogte: meest onderste tot meest bovenste punt.
• Breedte: meest linkse tot meest rechtse punt.
• Diepte: vanaf de vlakke ondergrond tot het hoogste punt.

4.2.3      Flexibele verpakkingen met driehoekige (gusset) naden

Kenmerken:

• Zakken met driehoekige naden die zijn bedoeld om de zak hoeken te geven. Deze naden bevinden zich aan één of beide uiteinden van het artikel.
• De naad onderaan is de bodem waardoor het artikel kan staan.

Je meet als volgt:

• Plaats de verpakking met de bodem op een vlak oppervlak, met de voorkant naar je toe.
• Vouw de naden niet om, tenzij de naad door de slappe verpakking uit zichzelf wegzakt. Als dat het geval is, dan vouw je de lege ruimte zelf om. Deze regel is alleen van toepassing op zakken met ‘gusset’ gevormde naden.
• Als de netto inhoud groter is dan 6,8 kg (15 pond), dan pas je de meetregel uit de volgende paragraaf toe.

Dan bepaal je de afmetingen zo:

• Hoogte: ondergrond tot hoogste punt.
• Breedte: meest linkse tot meest rechtse punt.
• Diepte: meest voorste tot meest achterste punt.

4.2.4      Grote flexibele verpakkingen (> 6.8 kg)

Voor grote flexibele verpakkingen geldt de meetregel voor verpakkingen met 'losse' inhoud (zie paragraaf 3.2.1).

Kenmerken:

• Verpakking waarbij de netto inhoud groter is dan 6,8 kg (15 pond).

Je meet als volgt:

• Leg de verpakking op een recht oppervlak en verdeel de inhoud gelijkmatig.
• Plaats de voorkant van het artikel naar boven.
• Trek de naden uit en laat deze weer los.
• Bepaal de oriëntatie.

Dan bepaal je de afmetingen zo:

• Hoogte: meest onderste tot het meest bovenste punt.
• Breedte: meest linkse tot meest rechtse punt.
• Diepte: vanaf de vlakke ondergrond tot het hoogste punt.

4.2.5      Stazakken (pouches)

Kenmerken:

• Verpakking die rechtop staat, waarbij de afsluiting of naad is bedoeld als bodem.

Je meet als volgt:

• Plaats de verpakking rechtopstaand op een vlak oppervlak met de voorkant naar je toe.

Dan bepaal je de afmetingen zo:

• Hoogte: ondergrond tot hoogste punt, inclusief de aanwezige (seal)naden (van rand tot rand).
• Breedte: meest linkse tot meest rechtse punt.
• Diepte: meest voorste tot meest achterste punt.

4.2.6        Zakken met blokbodem (platte bodem)

Kenmerken:

• Verpakking met een blokbodem of platte bodem. Dit is een naar binnen gevouwen, gesealde bodem die ervoor zorgt dat de gevulde en gesealde zak rechtop kan staan.

Je meet als volgt:

Zakken met blokbodem zijn flexibele verpakkingen zonder een specifieke meetregel. Je meet deze volgens de standaardregels voor consumenteneenheden en dus geldt:

• Bepaal de voorkant.
• Plaats de verpakking op de bodem op een vlak oppervlak, met de voorkant naar je toe.

Dan bepaal je de afmetingen zo:

• Hoogte: ondergrond tot meest hoge punt.
• Breedte: meest linkse tot meest rechtse punt.
• Diepte: meest voorste tot meest achterste punt.

Kenmerken:

• Bij cilindrische artikelen zijn twee afmetingen nominaal gelijk. Nadat je de voorkant en de oriëntatie van de consumenteneenheid hebt bepaald, wordt pas duidelijk welke van de drie afmetingen dat zijn.

Je meet als volgt:

• Je bepaalt de voorkant van de verpakking.
• Je bepaalt de oriëntatie.
• Als het artikel ligt, dan geldt:
  • Hoogte: ondergrond tot meest hoge punt.
  • Breedte: meest linkse tot meest rechtse punt.
  • Diepte: is hoogte.
• Als het artikel staat, dan geldt:
  • Hoogte: ondergrond tot meest hoge punt.
  • Breedte: meest linkse tot meest rechtse punt.
  • Diepte: is breedte.

Tassen met hengels meet je in hun natuurlijke staat, inclusief papieren opvulling. De voorkant is het grootste oppervlak als de tas wordt neergezet voor gebruik, dat wil zeggen op een plat oppervlak, zoals een tafel, op de onderkant (het oppervlak tegenover de opening).

Daarbij kun je 2 situaties onderscheiden:

1. Alle hengsels/handvatten vallen in de natuurlijke staat. Eventuele afneembare riemen doe je in de tas. De hoogte is de afstand tussen de boven- en onderkant van de tas zonder de hengsels.

2. De hengsel/handvatten blijven staan in de natuurlijke staat. De hoogte is de afstand tussen de bovenkant van de hengsels en de onderkant van de tas.

De breedte is de afstand tussen links en rechts en de diepte is de afstand tussen voor- en achterkant.

De voorkant van losse, onverpakte klemmen bepaal je door de klem neer te leggen op een plat oppervlak, bijvoorbeeld een tafel. De kant die geopend kan worden moet daarbij naar rechts wijzen en de klem moet zover mogelijk gesloten zijn, met de schroef geheel ingedraaid voor een zo klein mogelijke opening.

De breedte is de afstand van het meest linkse punt naar het meest rechtse en de diepte is de afstand vanaf het uiterste punt ‘op zes uur’ tot aan het uiterste punt ‘op twaalf uur’.

De hoogte is de afstand vanaf het platte oppervlak tot aan het hoogste punt van de klem.

De voorkant van los, onverpakt handgereedschap bepaal je door het handgereedschap op een plat oppervlak te leggen, bijvoorbeeld een tafel, waarbij de handgreep naar zes uur of naar twaalf uur wijst.

De hoogte is de afstand vanaf het uiterste punt op zes uur tot aan het uiterste punt op twaalf uur. De breedte is de afstand vanaf het meest linkse punt tot aan het meest rechtse punt van het gereedschap. De diepte is de afstand vanaf het platte oppervlak tot aan het punt dat het verst boven het platte vlak uitsteekt.

Let op: handgereedschap dat kan worden geopend (bijvoorbeeld een draadtang, moersleutel of schuifmaat) wordt in de natuurlijke stand of uitgangspositie gemeten, d.w.z. met het gereedschap gesloten zoals vóór het oppakken en voor gebruik.

De voorkant van losse, onverpakte handzagen bepaal je door de handzaag op een plat oppervlak te leggen, bijvoorbeeld een tafel, met de rechte kant van het zaagblad parallel aan de rand van het platte oppervlak. Je meet met het grootste oppervlak van de zaag (van links naar rechts) naar je toe.

De hoogte is de afstand vanaf het uiterste punt op zes uur tot aan het uiterste punt op twaalf uur. De breedte is de afstand vanaf het meest linkse punt tot aan het meest rechtse punt van het gereedschap. De diepte  is de afstand vanaf het platte oppervlak tot aan het punt dat het verst boven het platte vlak uitsteekt.

Het open uiteinde van onverpakte leidingen bepaalt de hoogte en de breedte. Bij ronde leidingen zijn de hoogte en de breedte gelijk. Voor niet-ronde leidingen is de breedte de grootste afstand van links naar rechts, gemeten met de voorkant naar je toe. De diepte van de leiding is de afmeting die meestal de ‘lengte’ wordt genoemd. Losse, gebundelde leidingen (met één GTIN) meet je zoals hieronder.

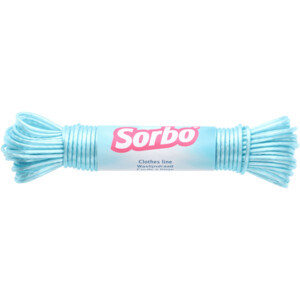

De voorkant van losse, onverpakte en opgerolde slangen bepaal je op basis van de diameter. De hoogte en breedte is gelijk aan de afmeting van de diameter van de rol. De diepte meet je vanaf de voorkant tot aan het verst naar achteren gelegen punt terwijl de rol op een plat oppervlak ligt.

Deze producten leg je op een plat oppervlak, zoals een tafel, met ten minste één open kant op  ‘drie uur’. Het oppervlak dat naar je toe wijst is de voorkant (als je op het artikel neerkijkt). Je meet van links naar rechts, van ‘twaalf uur’ naar ‘zes uur’ en van het oppervlak van de tafel naar het verst daarvandaan gelegen punt van de voorkant. De afmetingen zijn: langste = diepte, op één na langste = breedte, kortste = hoogte.

Deze producten leg je met de toevoeropening, of een van de toevoeropeningen, op ‘drie uur’. Je meet van links naar rechts, van ‘twaalf uur’ naar ‘zes uur’ en van het oppervlak van de tafel naar het verst daarvandaan gelegen punt van de voorkant (als je op het artikel neerkijkt). De afmetingen zijn: langste = diepte, op één na langste = breedte, kortste = hoogte.

Deze producten leg je op een plat oppervlak, zoals een tafel, met ten minste één open kant op  ‘drie uur’. Je meet van links naar rechts, van ‘twaalf uur’ naar ‘zes uur’ en van het oppervlak van de tafel naar het verst daarvandaan gelegen punt van de voorkant (als je op het artikel neerkijkt). De afmetingen zijn: langste = diepte, op één na langste = breedte, kortste = hoogte. Als er een hendel is, moet die dezelfde kant op wijzen als bij verzending.

De voorkant is het oppervlak dat naar je toe wijst als je op de klem neerkijkt terwijl deze op een plat oppervlak ligt en de schroef naar ‘drie uur’ wijst. Je meet van links naar rechts, van ‘twaalf uur’ naar ‘zes uur’ en van het oppervlak van de tafel naar het verst daarvandaan gelegen punt van de voorkant (als je op het artikel neerkijkt). De afmetingen zijn: langste = diepte, op één na langste = breedte, kortste = hoogte.

Buishangers met schroeven of andere bevestigingen meet je terwijl zij op een plat oppervlak liggen, zoals bijvoorbeeld een tafel, met een van de bevestigingen in de richting van ‘drie uur’. Hangers met een open uiteinde (zonder klem) leg je neer  met het open uiteinde op  ‘drie uur’. De voorkant is het oppervlak dat naar je toe wijst als je op de klem neerkijkt. Je meet van links naar rechts, van ‘twaalf uur’ naar ‘zes uur’ en van het oppervlak van de tafel naar het verst daarvandaan gelegen punt van de voorkant. De afmetingen zijn: langste = diepte, op één na langste = breedte, kortste = hoogte.

Verdeelstukken leg je neer met een van de hoofdopeningen op ‘drie uur’. Je meet van links naar rechts, van ‘twaalf uur’ naar ‘zes uur’ en van het oppervlak van de tafel naar het verst daarvandaan gelegen punt van de voorkant (als je op het artikel neerkijkt). De afmetingen zijn: langste = diepte, op één na langste = breedte, kortste = hoogte.

Deze producten leg je op een plat oppervlak, zoals een tafel, met ten minste één open kant op ‘drie uur’. Het oppervlak dat naar je toe wijst is de voorkant. Je meet van links naar rechts, van ‘twaalf uur’ naar ‘zes uur’ en van het oppervlak van de tafel naar het verst daarvandaan gelegen punt van de voorkant. De voorkant is het oppervlak dat naar je toe wijst als je op de klem neerkijkt. De afmetingen zijn: langste = diepte, op één na langste = breedte, kortste = hoogte.

Verbindingsstukken en toevoerleidingen worden neergelegd met een opening op ‘drie uur’. Het oppervlak dat naar je toe wijst is de voorkant. De metingen worden gedaan van links naar rechts, van ‘twaalf uur’ naar ‘zes uur’ en van het oppervlak van de tafel naar het verst daarvandaan gelegen punt van de. De afmetingen zijn: langste = diepte, op één na langste = breedte, kortste = hoogte.

Een verpakt artikel dat als consumenteenheid wordt verkocht, is een artikel waarvan alle verpakking moet worden verwijderd voor je het artikel kunt gebruiken. Voor zulke consumenteneenheden in een (kartonnen) verpakking gelden de toleranties voor handelseenheden.

Deze toleranties zijn:

• Bij elke afmeting kleiner of gelijk dan 160 mm geldt een vaste tolerantie van 7
• Bij elke afmeting groter dan 160 mm geldt een tolerantie van 4%.

Voorbeeld:

Een fabrikant produceert consumenteneenheid in een (kartonnen) verpakking met de onderstaande afmetingen:

• Diepte: 190 mm.
• Breedte: 89 mm.
• Hoogte: 127 mm.

Dan geldt:

• Diepte is groter dan 160 mm. Hanteer daarom de standaard tolerantie van 4%.
  • Tolerantie diepte = 4% x 190 mm = 8 mm.
• Breedte is kleiner dan 160 mm. Hanteer daarom een tolerantie van 7%.
  • Tolerantie breedte = 7 mm.
• Hoogte is kleiner dan 160 mm. Hanteer daarom een tolerantie van 7%.
  • Tolerantie hoogte = 7 mm.

Voor zeer kleine, niet flexibele consumenteneenheden waarbij een of meer afmetingen kleiner zijn dan 64 mm, zijn de standaardtoleranties niet bruikbaar. Daarom hanteer je deze regel voor elke afmeting gelijk aan of kleiner dan 64 mm gebruik je een vaste tolerantie van 4 mm.

Voor afmetingen groter dan 64 mm gebruik je wel de toleranties voor consumenteneenheden.

Voorbeeld:

Een fabrikant produceert artikelen met onderstaande afmetingen:

• Diepte/lengte: 20 mm.
• Breedte: 190 mm.
• Hoogte: 20 mm.

Je hanteert dan de volgende toleranties:

• Diepte/lengte is kleiner dan 64 mm. Hanteer daarom een tolerantie van 4 mm.
• Tolerantie diepte/lengte = 4 mm
• Breedte is groter dan 64 mm. Hanteer de bestaande tolerantie van 7 mm.
• Tolerantie breedte = 7 mm
• Hoogte is kleiner dan 64 mm. Hanteer daarom een tolerantie van 4 mm.
• Tolerantie hoogte = 4 mm
